三、案例題
【案例一】

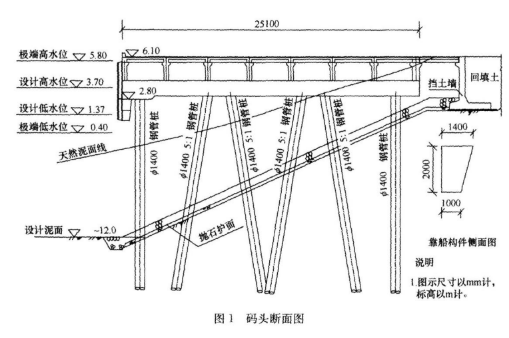

某沿海有掩護高樁碼頭，長度為320m，寬度為25．1m，碼頭面標高為+6．1m，樁基采用鋼管樁，鋼管樁直徑為φ1400mm，樁基處上層地質為淤泥質黏土。預制靠船構件上端長1．4m、下端長1．0m、高2．0m、平行碼頭前沿線方向寬1．2m，前排樁中心距碼頭前沿線2．5m，結構形式如圖1所示。開工前，項目部將本碼頭施工工序劃分為：預制構件、樁基施工、上部結構施工、擋土墻施工、附屬設施安裝、挖泥、拋石護面、后方回填等八道工序。開工后項目部精心施工，順利完成了施工任務。
【問題】
1．根據項目部劃分的施工工序，畫出本工程的施工流程框圖。
2．本工程前排鋼管樁沿高程腐蝕區域可劃分為哪幾個區域?并給出各區域的高程范圍。
3．沉樁和護面拋石過程中，應采取哪些措施保護岸坡穩定?
4．計算本工程靠船構件對前排樁中心的力矩。(吊裝孔、預埋及安裝件和外伸鋼筋重量不計，鋼筋混凝土重度γ=25kN／m3，計算結果取兩位小數。)
參考答案：
參考解析：?

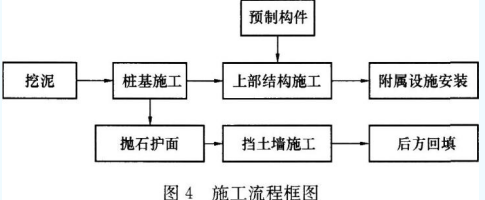

1．根據項目部劃分的施工工序，本工程的施工流程框圖如圖4所示。
2．本工程前排鋼管樁沿高程腐蝕區域劃分為浪濺區、水位變動區、水下區和泥下區四個區域。各區域高程范圍：(1)浪濺區高程范圍設計高水位向上1．5m與設計高水位向下1．0m，即：+2．8m～+2．70m；(2)水位變動區高程范圍設計高水位向上1．0m與設計高水位向下1．0m，即：+2．7m～+0．37m；(3)水下區高程范圍設計高水位向下1．0m，即：+0．37m～-12．0m；(4)泥下區高程范圍是指泥面以下區域，即：-12．0m以下。
3．沉樁和護面拋石過程中，保護岸坡穩定采取的措施：(1)沉樁方面：控制沉樁順序(分區間隔沉樁)與速率、高潮位沉樁、重錘輕打。(2)拋石方面：由水域向岸(從下向上)、分層拋。
4．根據靠船構件形狀將靠船構件分解為矩形與三角形分別計算力矩：
靠船部分矩形部分對前排樁中心的力矩為：
(25×1．0×2．0×1．2)×(2．5-1．0÷2)=120kN·m。
靠件三角形部分對前排樁中心的力矩為：
(25×0．4×2．0÷2×1．2)×(2．5-1．0-0．4÷3)=16．40kN·m。
靠船構件對前排樁中心的力矩為：1204-16．40=136．40kN·m。
