【案例三】

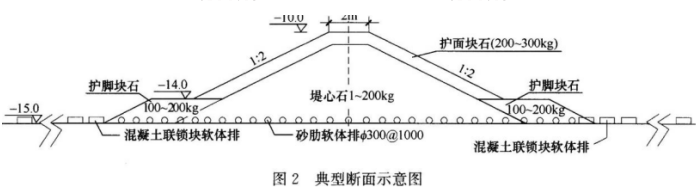

某感潮河段深水航道整治工程，其主要施工內容為建造順岸護灘潛堤，潛堤結構形式為拋石斜坡堤，典型斷面示意圖如圖2所示。潛堤堤身范圍采用砂肋軟體排護底；余排采用混凝土聯鎖決軟體排，聯鎖塊軟體排壓載體為單元聯鎖混凝土塊，單元尺寸為3980mm×4980mm。施工中，選用大型鋪排船垂直水流方向進行沉排。

【問題】

1．感潮河段內的水流具有哪些特性?

2．根據規范要求，單元聯鎖混凝土塊吊運、拼裝、鋪設應符合哪些規定?

3．本工程相鄰排體的沉排順序應如何確定?畫出混凝土聯鎖塊軟體排沉放的工藝流程框圖。

參考答案：

參考解析：?

1．感潮河段內的水流具有：(1)在潮流界和潮區界之間，僅有水位升降的現象，而不存在指向上游的漲潮流；(2)在潮流界以下，漲落潮流呈往復形式，因有徑流加入，落潮流量大于漲潮流量；(3)漲潮歷時小于落潮歷時，漲潮歷時愈向上游愈短。

2．根據規范要求，單元聯鎖混凝土塊吊運、拼裝、鋪設應符合：(1)選用相應承載能力的專用起吊設備，按單元逐一吊運拼裝；(2)施工時，采取必要的安全防護措施，安排專人指揮，輕裝輕放；(3)單元之間以及聯鎖塊體與排墊之間的連接方式，連接點的布置應滿足設計要求，連接扣環應鎖緊、卡牢，不得松脫、漏扣；排墊與單元聯鎖混凝土塊應聯為一體；(4)排體鋪設前應對單元聯鎖混凝土塊的連接繩索損傷、混凝土塊破損情況進行檢查。同一單元的斷裂、掉角的破損塊體比例超過5％或有塊體脫落已影響使用功能的應按單元整體更換。

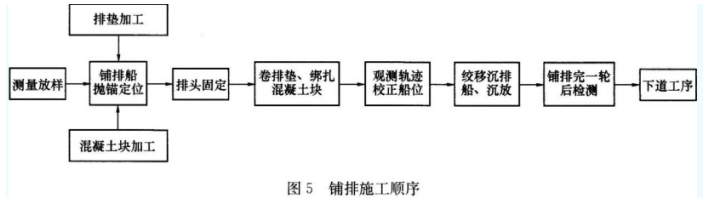

3．本工程相鄰排體的沉排順序應根據潮水流向選擇鋪排施工順序，工藝流程圖如圖5所示：
