三、案例題

【案例一】

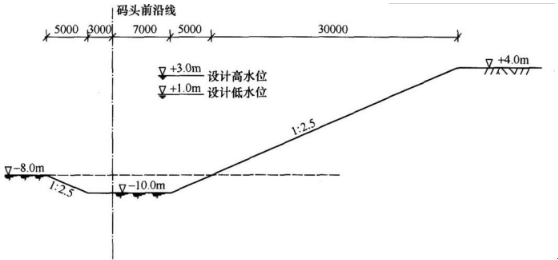

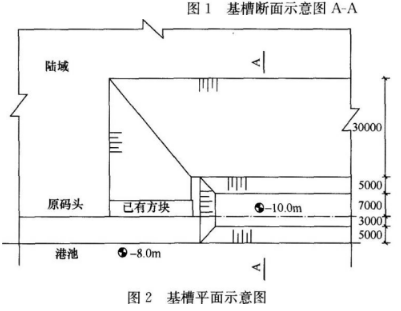

某有掩護港池內的順岸重力式方塊碼頭需沿前沿線接長250m，擬新接長碼頭的后方為已填筑的陸域場地，縱深大于200m。新建碼頭基槽長260m，其斷面以及與原碼頭的銜接處平面如圖1、圖2所示。某施工單位承攬了該挖泥工程，根據土質和船機調配情況，采用一組6m3錨纜定位抓斗挖泥船組進行本基槽挖泥施工，施工中將基槽自原有碼頭一側起分為一、二作業段，每段長130m。挖泥過程中有“雙控”要求，挖泥定位采用導標，泥土外拋，自檢采用水砣測深。技術交底文件中所附的挖泥船組在第二作業段中開挖基槽的示意圖如圖3所示。

 【問題】

1．寫出圖3中各編號的設備或設施名稱。

2．畫出抓斗挖泥船施工工藝流程圖。

3．基槽挖泥“雙控”要求是什么?如何進行“雙控”?

參考答案：

參考解析：?

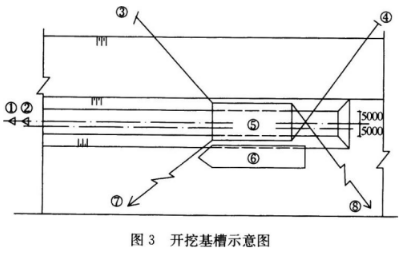

1．圖3中各編號的設備或設施名稱分別是：(1)后導標；(2)前導標；(3)右前地牛(地龍)；(4)右后地牛(地龍)；(5)挖泥船；(6)泥駁；(7)左前錨；(8)右后錨。

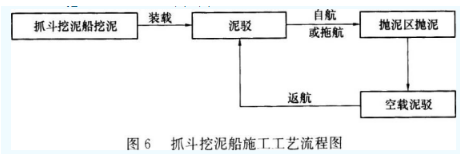

2．抓斗挖泥船施工工藝流程圖如圖6所示：
