【案例四】

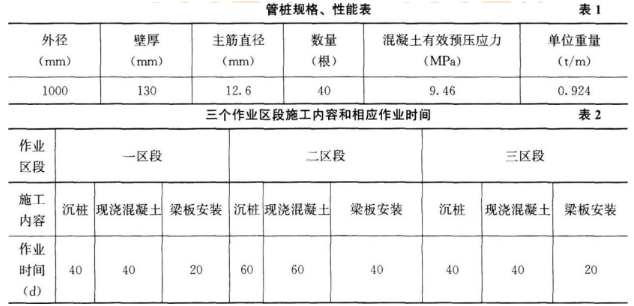

某高樁碼頭樁基結構采用φ1000mm預應力混凝土管樁，混凝土強度為C80，管樁的規格、性能見表1，碼頭結構如圖5。正式工程開工前，項目部做了施工部署和安排，進行了樁的試打動力檢測，選定了樁錘型號，確定錘擊拉應力標準值為9MPa、總壓應力標準值為25MPa；針對沉樁、樁帽和橫梁現澆混凝土、安裝梁板三項施工作業，沿碼頭長度方向劃分了三個施工作業區段，施工順序為一區段、二區段、三區段，為了避免施工干擾、影響施工質量，規定一個施工作業區段在同一時段內只能進行一項施工作業；現場組織了一艘打樁船、一艘起重安裝船、一個鋼筋模板混凝土施工隊；三個作業區段施工內容和相應作業時間見表2，其中現澆混凝土作業時間中已包含其達到設計強度所需時間。項目部精心組織施工，保證了每項施工作業連續施工。
根據《水運工程混凝土結構設計規范》JTS 151—2011，C80混凝土軸心抗壓強度設計值為35．9MPa、軸心抗拉強度設計值為2．22MPa。
【問題】

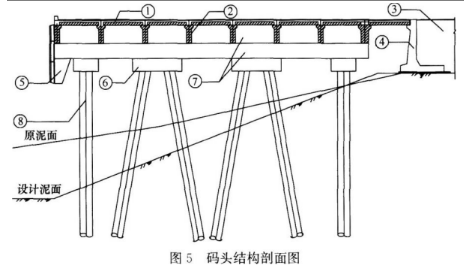

1．寫出圖5中各編號的結構名稱。
2．高樁碼頭預制構件多層堆放層數應根據哪些參數和因素確定?
3．驗算本工程打樁應力，并判斷其是否滿足沉樁過程中控制樁身裂損的要求。
4．復制表3到答題卡，用單實線畫出本工程三項施工作業的施工計劃橫道圖，并用雙實線標示出關鍵線路。
參考答案：
參考解析：?
1．圖5中各編號的結構名稱為：①面板；②縱梁；③回填料、土(回填)；④擋土墻；⑤靠船構件；⑥樁帽；⑦橫梁；⑧樁基。
2．高樁碼頭預制構件多層堆放層數根據的參數和因素為：構件強度、地基承載力、墊木強度、存放穩定性。

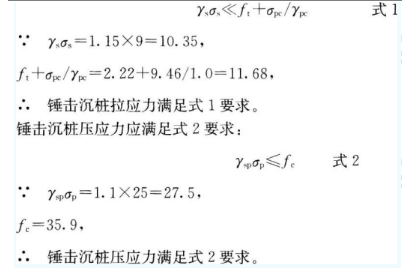

3．錘擊沉樁拉應力應滿足式1要求：
則打樁應力滿足樁身裂損控制要求。

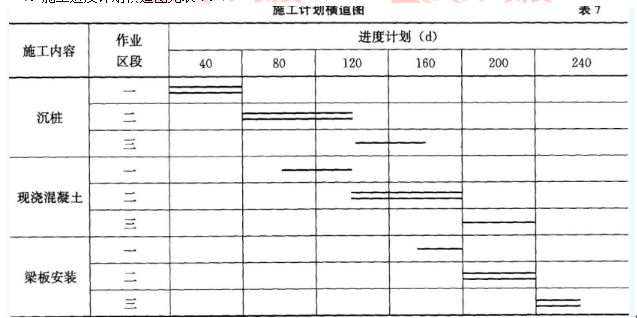

4．施工進度計劃橫道圖見表7。
