(五)【背景資料】

某特大橋主橋?yàn)檫B續剛構橋，橋跨布置為(75+6×120+75)m，橋址區地層從上往下依次為洪積土、第四系河流相的黏土、亞黏土及亞砂土、砂卵石土、軟巖。主橋均采用鉆孔灌注樁基礎，每墩位8根樁，對稱布置。其中1號、9號墩樁徑均為φ1．5m，其余各墩樁徑均為φ1．8m，所有樁長均為72m。

施工中發生如下事件：

事件1：該橋位處主河槽寬度270m，4～6號橋墩位于主河槽內，主橋下部結構施工在枯水季節完成，最大水深4．5m。考慮到季節水位與工期安排，主墩搭設棧橋和鉆孔平臺施工，棧橋?yàn)樨惱讟颍謩e位于河?xùn)|岸和河西岸，自岸邊無水區分別架設至主河槽各墩施工平臺，棧橋設計寬度6m，跨徑均為12m，鋼管樁基礎，縱梁采用貝雷桁架、橫梁采用工字鋼，橋面采用8mm厚鋼板，棧橋設計承載能力為60t，施工單位配備有運輸汽車、裝載機、切割機等設備用于棧橋施工。

事件2：主橋共計16根φ1．5m與56根φ1．8m鉆孔灌注樁，均采用同一型號的回旋鉆機24h不間斷施工，鉆機鉆進速度均為1．0m／h。鋼護筒測量定位與打設下沉到位另由專門施工小組負責，鉆孔完成后，每根樁的清孔、下放鋼筋籠、安放灌注混凝土導管、水下混凝土灌注、鉆機移位及鉆孔準備共需2d時間(48h)，為滿足施工要求，施工單位調集6臺回旋鉆機，為保證工期和鉆孔施工安全，考慮兩種鉆孔方案，方案一：每個墩位安排2臺鉆機同時施工；方案二：每個墩位只安排1臺鉆機施工。

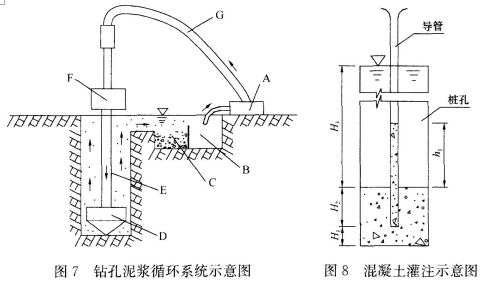

事件3：鉆孔施工的鉆孔及泥漿循環系統示意圖如圖7所示，其中D為鉆頭，E為鉆桿，F(xiàn)為鉆機回轉裝置，G為輸送管，泥漿循環如圖中箭頭所示方向。

事件4：3號墩的1號樁基鉆孔及清孔完成后，用測深錘測得孔底至鋼護筒頂面距離為74m。水下混凝土灌注采用直徑為280mm的鋼導管，安放導管時，使導管底口距孔底30cm，此時導管總長為76m，由1．5m、2m、3m三種型號的節段連接而成。根據《公路橋涵施工技術規范》要求，必須保證首批混凝土導管埋置深度為1．0m，如圖8所示，其中H1為樁孔底至導管底端距離，H2為首批混凝土導管埋置深度，H3為孔內水頭(泥漿)頇面至孔內混凝土頂面距離，h1為導管內混凝土高出孔內混凝土頂面的高度，且孔內泥漿頂面與護筒頂面標高持平。混凝土密度為2．4g／cm³，泥漿密度為1．2g／cm³。

事件5：3號墩的1號樁持續灌注3個小時后，用測深錘測得混凝土頇面至鋼護筒頇面距離為47．4m，此時已拆除3m導管4節、2m導管5節。

事件6：某樁基施工過程中，施工單位采取了如下做法：

(1)鉆孔過程中，采用空心鋼制鉆桿。

(2)水下混凝土灌注前，對導管進行壓氣試壓試驗。

(3)泵送混凝土中摻入泵送劑或減水劑、緩凝劑。

(4)灌注混凝土過程中注意測量混凝土頂面高程，灌注至樁頂設計標高時即停止施工。

(5)用于樁身混凝土強度評定的混凝土試件置于樁位處現場，與工程樁同條件養護。

【問題】

1．事件1中，補充棧橋施工必須配置的主要施工機械設備。結合地質水文情況，本棧橋施工適合采用哪兩種架設方法?

2．針對事件2，不考慮各樁基施工工序搭接，分別計算兩種方案主橋樁基礎施工的總工期，應選擇哪一種方案施工?

3．寫出圖7中設備或設施A、B、C的名稱與該回旋鉆機的類型。

4．事件4中，計算h1(單位：m)與首批混凝土數量(單位：m³)(計算結果保留兩位小數，π取3．14)。

5．計算并說明事件5中導管埋置深度是否符合《公路橋涵施工技術規范》規定?

6．事件6中，逐條判斷施工單位的做法是否正確?并改正錯誤。

【參考答案】

1．棧橋施工必須配置的主要施工機械設備有：履帶吊機(或吊車)、振動錘、焊接機，本棧橋施工適合采用履帶吊機架設法、懸臂推出法。

2．每根樁施工時間為：72×1／24+2=5d。

按方案一，2臺鉆機同時工作每墩位8根樁，需要5×8／2=20d。

6臺鉆機分3組同時工作完成9個墩位72根樁，共需20×3=60d。

按方案二，第一循環6臺鉆機施工6個墩位48根樁，需要40d。

第二循環只需3臺鉆機施工3個墩位24根樁，需要40d。

共計施工時間為40+40=80d。

因方案一施工工期較短，所以應選擇方案一。

3．A為泥漿泵；B為泥漿池；C為沉淀池(或沉渣池)，該鉆機為正循環回旋鉆機。

4．H3=74-1-0．3=72．7m。

h1=(72．7×1．2)／2．4=36．35m。

首批混凝土數量Ⅴ=(3．14×1．82×1．3)／4+(3．14×0．282×36．35)／4=5．54m³。

5．導管埋置深度=74-47．4-22-0．3=4．3m，導管埋設深度符合規范的“導管埋置深度宜控制在2～6m”的規定。

6．(1)正確。

(2)錯誤。改正為“必須對導管進行水密承壓和接頭抗拉試驗，嚴禁用壓氣試壓”。

(3)正確。

(4)錯誤，改正為“灌注的樁頂標高應比設計標高高出一定高度，一般為0．5～1．0m，以保證混凝土強度”。

(5)錯誤，改正為“樁身混凝土強度評定的混凝土試件應置于試驗室標準養護條件下養護28d”。
