在一級建造師《項目管理》考試中，雙代號時標網絡計劃的考題，主要考核三個方面的問題：（1）關鍵線路；（2）自由時差；（3）總時差。
要解決雙代號時標網絡計劃的相關問題，須牢記以下6條定義：
1 | 以水平時間坐標為尺度表示工作時間。 |
2 | 以實箭線表示工作，以虛箭線表示虛工作，以波形線表示工作的自由時差。 |
3 | 在圖上直接顯示出各項工作的開始與完成時間、工作的自由時差【看】及關鍵線路。 |
4 | 自始至終沒有波形線的線路，為關鍵線路；可能不止一條。 |
5 | 總時差【算】：從本項工作開始到網絡圖的終點節點，所有線路中波形線之和的最小值。（注：本工作有自由時差，也要加上。） |
6 | 雙代號時標網絡計劃宜按各個工作的最早開始時間編制。 |
下面，讓我們通過一些經典例題來學會解決雙代號時標網絡計劃的相關問題。
問題一：找關鍵線路

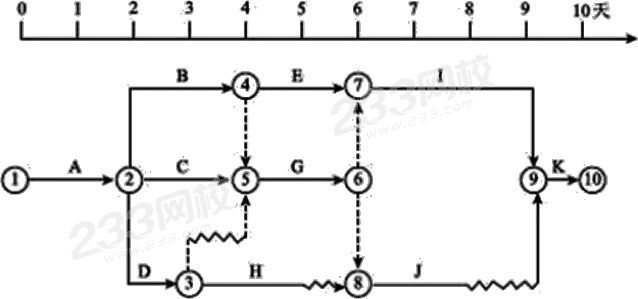

【2015】下列雙代號時標網絡計劃中，關鍵線路有（ ）條。
A．5
B．4
C．3
D．2
【答案】C
【解析】本題考查的是關健線路的判斷。
從終點開始逆向找，沒有波形線的線路即為關鍵線路。
沒有波形線的線路有：
A→B→E→I→K， A→B→G→I→K， A→C→G→I→K 三條，
即關鍵線路有3條。故正確選項為C。
問題二：計算總時差
【2012、2015】某工廠雙代號時標網絡計劃如下圖所示（時間單位：周），工作A的總時差為（ ）周。
A. 0
B. 2
C. 3
D. 1
【答案】D
【解析】總時差：從本項工作開始到網絡圖的終點節點，所有線路中波形線之和的最小值。
求解過程如下：
首先，找到經過A工作到終點節點的所有線路，并求出波形線之和
1、①→②→⑥→⑧，波形線之和=1+1=2
2、①→②→③→⑤→⑥→⑧，波形線之和=1+2=3
3、①→②→③→⑤→⑧，波形線之和=1+1=2
4、①→②→③→⑤→⑦→⑧，波形線之和=1+1=2
5、①→②→③→④→⑦→⑧，波形線之和=1
通過計算可知，波形線之和的最小值為1，即總時差為1，正確答案為D。
（補充知識：A工作的自由時差是多少呢？自由時差能在圖上直接看出，A工作上沒有波形線，所以A工作自由時差為0。）
雙代號時標網絡計劃，只要理解掌握了其定義和解題思路，就能一通百通。雙代號時標網絡計劃是一建管理的高頻考點，它的有些定義在求解雙代號網絡計劃中也可以靈活應用到，所以需要做到熟練掌握。看過這篇文章還不能完全理解的考生，歡迎留下您的問題，我們相互交流探討~也推薦聽一下趙春曉老師和關宇老師對這部分知識點的精講，通俗易懂且生動形象，可以幫助考生們節約大量時間，輕松掌握知識！
