網絡計劃即網絡計劃技術(Network Planning Technology)，是指用于工程項目的計劃與控制的一項管理技術。它既是一種科學的計劃方法，又是一種有效的生產管理方法。作為一名將來的項目經理，學好網絡計劃十分重要，也因此，網絡計劃在歷年的一級建造師考試中都屬重要考核的內容，無論是在項目管理科目，還是在實務各專業科目中，都占據很重要的位置。

此篇為雙代號時標網絡計劃的詳細解析~

雙代號時標網絡計劃

雙代號時標網絡計劃是以時間坐標為尺度編制的網絡計劃。以實箭線表示工作，以虛箭線表示虛工作，以波形線表示工作的自由時差。

一、雙代號時標網絡計劃的特點

（1）兼有網絡計劃與橫道計劃的優點，能夠清楚地表明計劃的時間進程，使用方便。

（2）能在圖上直接顯示出各項工作的開始與完成時間、工作的自由時差及關鍵線路。

（3）可以統計每一個單位時間對資源的需要量，以便進行資源優化和調整。

（4）當情況發生變化時，對網絡計劃的修改比較麻煩，往往要重新繪圖。但在使用計算機以后，這一問題已較容易解決。

二、雙代號時標網絡計劃的一般規定

（1）須以水平時間坐標為尺度表示工作時間。

（2）所有符號在時間坐標上的水平投影位置，都須與其時間參數相對應。

（3）虛工作須以垂直方向的虛箭線表示，有自由時差時加波形線表示。

三、雙代號時標網絡計劃的編制

時標網絡計劃宜按各個工作的最早開始時間編制。

（1）間接法繪制（先計算各工作的最早時間參數，再據之確定節點位置，連線完成）

（2）直接法繪制（根據邏輯關系和持續時間，直接在時標上繪制）

四、雙代號時標網絡圖的計算

（1）找出關鍵線路：從終點開始逆向，沒有波浪線的線路即為關鍵線路。

（2）標出各工作自由時差：波浪線的長度即為自由時差

（3）計算總時差：某項工作的總時差等于從該工作出發到達網絡計劃的終點節點的若干條線路中波形線長度和的最小值。

五、經典例題

1、【2015】下列雙代號時標網絡計劃中，關鍵線路有幾條？

【解析】本題考查的是關健線路的判斷。從終點開始逆向，沒有波浪線的線路即為關鍵線路。

所以關健線路有A→B→E→I→K，A→B→G→I→K，A→C→G→I→K三條。

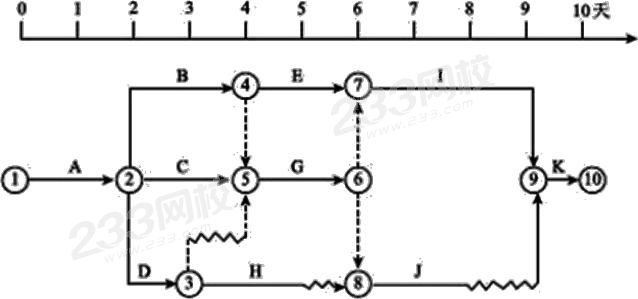

2、【2017】某雙代號時標網絡計劃如下圖，工作G 的最遲開始時間是第幾天？

【解析】由圖可知，工作G的最早開始時間是第4天。

總時差=最遲開始時間-最早開始時間，所以需要算出總時差。

由圖可知，總工期為10天，工作G所在的最長線路為①→②→④→⑤→⑥→⑦→⑨→⑩，工期為2+2+1+3+1=9（天），

則工作G的總時差=10-9=1（天）。

最遲開始時間=總時差+最早開始時間=1+4=5（天）。

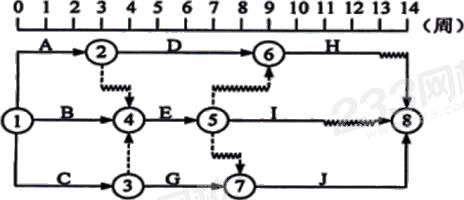

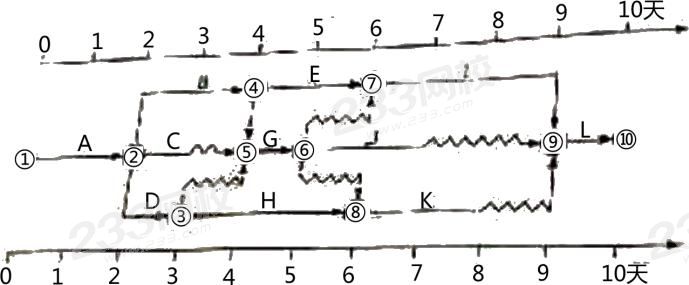

六、練習題
