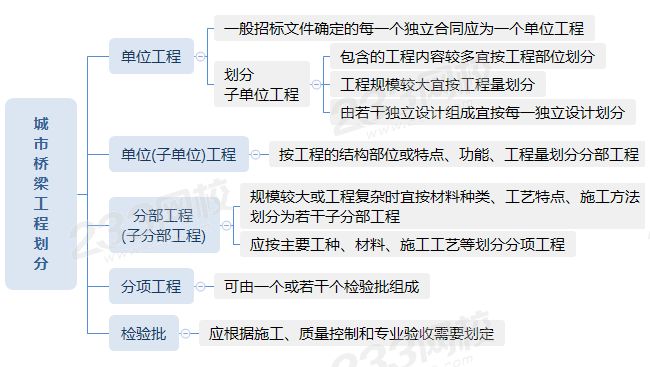

城市橋梁工程施工,開工前施工單位應會同建設單位、監理單位將工程劃分為單位、分部、分項工程和檢驗批,作為施工質量檢查、驗收的基礎,并應符合相關規定。
各分部(子分部)工程相應的分項工程宜按下表的規定執行,規范未規定時,施工單位應在開工前會同建設單位、監理單位共同研究決定。
城市橋梁分部(子分部)工程與相應的分項工程及檢驗批對照表(節選)
序號 | 分部工程 | 子分部工程 | 分項工程 | 檢驗批 |
1 | 地基與基礎 | 擴大基礎 | 基坑開挖、地基、土方回填、現澆混凝土(模板、鋼筋、混凝土)、砌體 | 每個基坑 |
沉入樁 | 預制樁(模板、鋼筋、混凝土、預應力混凝土)、鋼管樁、沉樁 | 每根樁 | ||
灌注樁 | 機械成孔、人工挖孔、鋼筋籠制作與安裝、混凝土灌注 | 每根樁 | ||
沉井 | 沉井制作(模板與支架、鋼筋、混凝土、鋼殼)、浮運、下沉就位、清基與填充 | 每節/座 | ||
地下連續墻 | 成槽、鋼筋骨架、水下混凝土 | 每個施工段 | ||
承臺 | 模板與支架、鋼筋、混凝土 | 每個承臺 | ||
2 | 墩臺 | 砌體墩臺 | 石砌體、砌塊砌體 | 每個砌筑段/澆筑段/施工段或每個墩臺/每個安裝段(件) |
現澆混凝土墩臺 | 模板與支架、鋼筋、混凝土、預應力混凝土 | |||
預制混凝土柱 | 預制樁(模板、鋼筋、混凝土、預應力混凝土)安裝 | |||
臺背填土 | 填土 | |||
3 | 蓋梁 | 模板與支架、鋼筋、混凝土、預應力混凝土 | 每個蓋梁 | |
4 | 支座 | 墊石混凝土、支座安裝、擋塊混凝土 | 每個支座 | |
… | … | … | … | … |
【案例節選】
背景資料

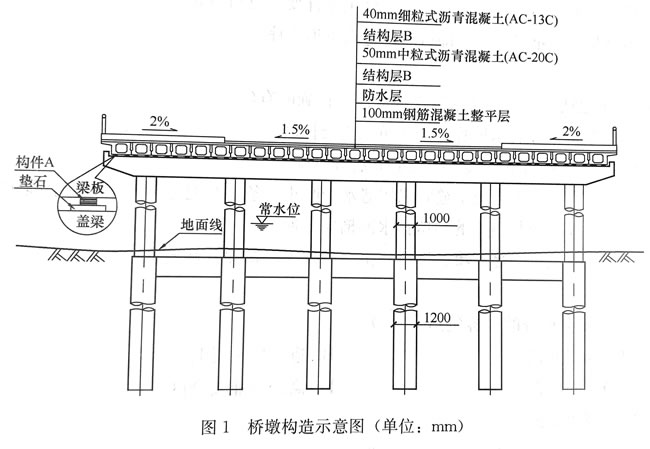

某公司承建一座城市橋梁,該橋上部結構為6×20m簡支預制預應力混凝土空心板梁,每跨設置邊梁2片,中梁24片;下部結構為蓋梁及Φ1000mm圓柱式墩,重力式U型橋臺,基礎均采用Φ1200mm鋼筋混凝土鉆孔灌注樁。橋墩構造如圖1所示。
開工前,項目部對該橋劃分了相應的分部、分項工程和檢驗批,作為施工質量檢查、驗收的基礎。劃分后的分部(子分部)、分項工程及檢驗批對照表如表1所示。
橋梁分部(子分部)、分項工程及檢驗批對照表(節選)
序號 | 分部工程 | 子分部工程 | 分項工程 | 檢驗批 |
1 | 地基與基礎 | 灌注樁 | 機械成孔 | 54(根樁) |
鋼筋籠制作與安裝 | 54(根樁) | |||
C | 54(根樁) | |||
承臺 | … | … | ||
2 | 墩臺 | 現澆混凝土墩臺 | … | … |
臺背填土 | … | … | ||
3 | 蓋梁 | D | E | |
鋼筋 | E | |||
混凝土 | E | |||
… | … | … | … | … |
工程完工后,項目部立即向當地工程質量監督機構申請工程竣工驗收,該申請未被受理,此后,項目部按照工程竣工驗收規定對工程進行全面檢查和整修,確認工程符合竣工驗收條件后,重新申請工程竣工驗收。
問題:
1、寫出表1中C、D和E的內容。
【參考答案】
C的內容:混凝土灌注;
D的內容:模板與支架;
E的內容:5個蓋梁(或每個蓋梁)。
