（二）繪圖規則

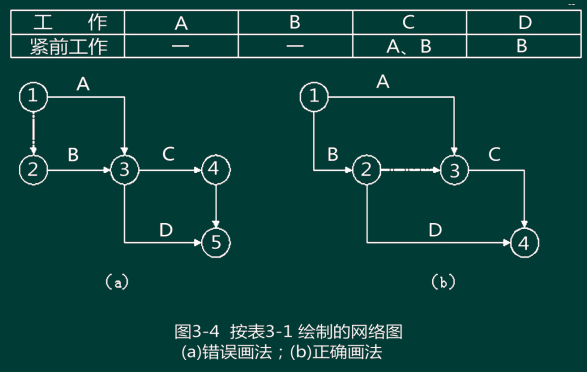

（1）雙代號網絡圖必須正確表達已確定的邏輯關系。

（2）雙代號網絡圖中，不允許出現循環回路。

（3）雙代號網絡圖中，在節點之間不能出現帶雙向箭頭或無箭頭的連線。

（4）雙代號網絡圖中，不能出現沒有箭頭節點或沒有箭尾節點的箭線。

（5）當雙代號網絡圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制。

（6）繪制網絡圖時，箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法。

（7）雙代號網絡圖中應只有一個起點節點和一個終點節點（多目標網絡計劃除外），其他所有節點均應是中間節點。一項工作應當只有唯一的一條箭線和相應的一對節點，且要求箭尾節點的編號小于其箭頭節點的編號，節點的編號順序應從小到大，可不連續，但不允許重復。

（8）雙代號網絡圖應條理清楚，布局合理。箭線可以為直線、折線或斜線，但其行進方向均應從左向右，不宜畫成任意方向或曲線形狀，盡可能用水平線或斜線，避免倒回箭頭。

（三）時間參數計算

1．工作持續時間（Di－j）

工作持續時間是一項工作從開始到完成的時間。

2．工期（T）

工期泛指完成任務所需要的時間，一般有三種：

（1）計算工期，根據網絡計劃時間參數計算出來的工期，用Tc表示；

（2）要求工期，任務委托人所要求的工期，用Tr表示；

（3）計劃工期，根據要求工期和計算工期所確定的作為實施目標的工期，用Tp表示。

網絡計劃的計劃工期Tp應按下列情況分別確定：

當已規定了要求工期Tr時，

TP≤Tr

當未規定要求工期時，可令計劃工期等于計算工期，

TP=Tc

3．網絡計劃中工作的六個時間參數

（1）最早開始時間（ESi-j），是指在各緊前工作全部完成后，工作i一j有可能開始的最早時刻。

（2）最早完成時間（EFi-j），是指在各緊前工作全部完成后，工作i—j有可能完成的最早時刻。

（3）自由時差（FFi-j），是指在不影響其緊后工作最早開始的前提下，工作i一j可以利用的機動時間。

自由時差=緊后工作最早開始的小值—本工作最早完成

（4）總時差（TFi-j），是指在不影響總工期的前提下，工作i一j可以利用的機動時間。

總時差=本工作最遲—本工作最早

（5）最遲開始時間（LSi-j），是指在不影響整個任務按期完成的前提下，工作 i—j 必須開始的最遲時刻。

（6）最遲完成時間（LFi-j），是指在不影響整個任務按期完成的前提下，工作 i一j 必須完成的最遲時刻。

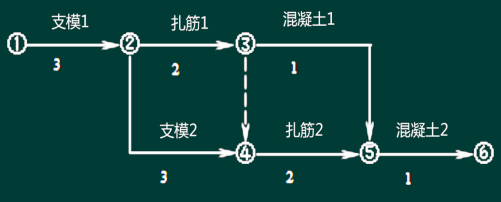

4．標號法

5．總時差計算的完整步驟

6．總時差計算的經驗公式

總時差=（緊后總時差+與緊后的時間間隔）的最小值
