1Z203032  工程網絡計劃的編制方法 【2017精講班課程試聽>>】

我國《工程網絡計劃技術規程》推薦的常用的工程網絡計劃類型包括：

（1）雙代號網絡計劃；

（2）單代號網絡計劃；

（3）雙代號時標網絡計劃；

（4）單代號搭接網絡計劃。

一、雙代號網絡計劃

（一）基本概念

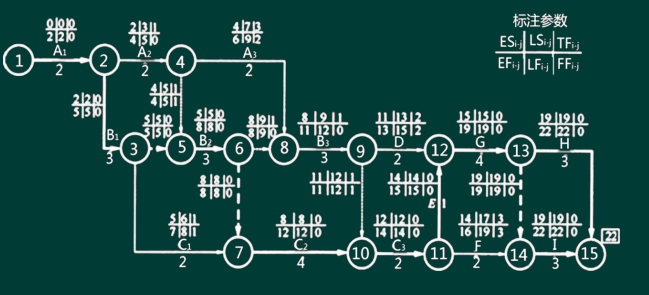

雙代號網絡圖是以箭線及其兩端節點的編號表示工作的網絡圖。

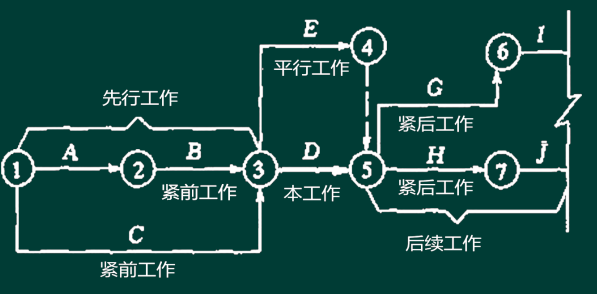

1．箭線（工作）

由于一項工作需用一條箭線和其箭尾與箭頭處兩個圓圈中的號碼來表示，故稱為雙代號網絡計劃。

在雙代號網絡圖中，任意一條實箭線都要占用時間，并多數要消耗資源。

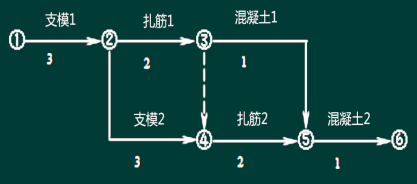

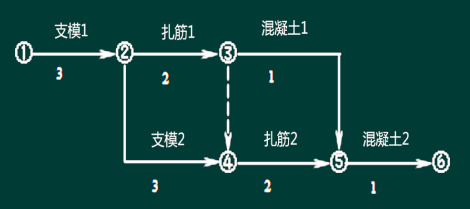

在雙代號網絡圖中，為了正確地表達圖中工作之間的邏輯關系，往往需要應用虛箭線。虛箭線是實際工作中并不存在的一項虛設工作，故它們既不占用時間，也不消耗資源，一般起著工作之間的聯系、區分和斷路三個作用：

（1）聯系作用

（2）區分作用

（3）斷路作用

2．節點（又稱結點、事件）

節點是網絡圖中箭線之間的連接點。在時間上節點表示指向某節點的工作全部完成后該節點后面的工作才能開始的瞬間，它反映前后工作的交接點。網絡圖中有三個類型的節點。

（1）起點節點

（2）終點節點

（3）中間節點

3．線路

網絡圖中從起始節點開始，沿箭頭方向順序通過一系列箭線與節點，最后達到終點節點的通路稱為線路。在一個網絡圖中可能有很多條線路（虛線也要考慮）。

4．邏輯關系

（1）工藝關系

（2）組織關系
